一、用途：

适用于各石油库发放各类燃料油，也可用于化工及其它行业收、发各类液体原料的汽车灌装作业。

二、型号含义：

QH  -  DN型  (Q-汽车、H-鹤管、DN-口经 65  80  100  125  150  200)

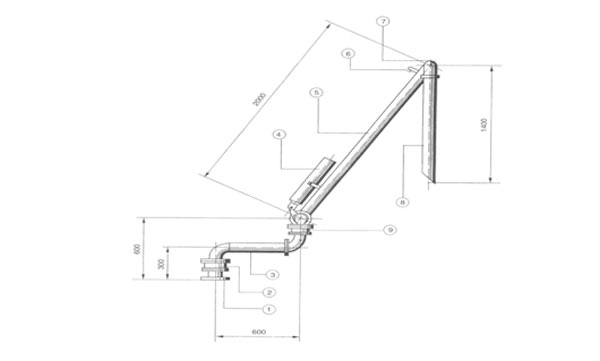

                    （1）接口法兰          （2）基础回转器        （3）水平短管

           （4）平衡器             （5）升降臂              （6）放空阀

           （7）头部回转器       （8）垂直插入管        （9）水平回转器

三、技术参数：

       型号   口径mm    公称压力MPa   工作半径mm   水平回转°  升降角度°   基础法兰

QH65     65           1.6            1400/2600       0～360      -5～60    DN65PN1.6Mpa

QH80     80           1.6            1400/2600       0～360      -5～60    DN80PN1.6Mpa

QH100    100         1.6            1400/2600       0～360      -5～60    DN100PN1.6Mpa

QH125    125         1.6            1400/2600       0～360      -5～60    DN125PN1.6Mpa

QH150    150         1.6            1400/2600       0～360      -5～60    DN150PN1.6Mpa

QH200    200         1.6            1400/2600       0～360      -5～60    DN200PN1.6Mpa

1

四、产品本体材料选用：低碳钢（内衬四氟）、不锈钢、铝合金等材质。

五、密封材料：耐油丁晴橡胶、氟橡胶、氟橡胶+聚四氟。

本鹤管可根据客户要求增设立柱（立柱式普通鹤管QLH-DN）、密闭（立柱式密闭防溢鹤管QMLH-DN）、声光报警装置（防溢鹤管QQH-DN）、加热保温装置（拌热保温鹤管QBH-DN）及不锈钢材质（不锈钢鹤管304-QH-DN）。

六、安装：

1、发油台与鹤管连接处配有相应的标准法兰，并保证基础法兰牢固可靠，法兰盘距地面高度为2.1～2.2米，鹤管倒装时法兰盘距地面高度为2.7～2.8米。

2、产品出厂时已作密封性试验，用户安装时只需参照结构示意图，先将水平短管与发油台上基础法兰连接好，然后连接水平短管与升降臂组，最后安装平衡器连接平衡器拉杆。

3、总装完毕后，进行平衡器的调整，先将升降臂举至约60°以上拧下平衡器尾端盖，调节螺杆使鹤管在-15°～60°范围内能停稳即可。

4、安装过程中，每个法兰面必须轻清洁干净，有密封槽的必须用黄油将O形圈装好后再连接。

5、在每个销轴转动部分及弹簧平衡器安装使用前必须涂润滑机油。

6、安装第9水平回转器项时要注意牛角角度，角度不正确要重新调整好。

七、使用与保养：

1、牵引鹤管时，应用力均匀，避免撞击。

2、作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂60°位置，使平衡器处于放松状态。

3、用户应建立健全维修保养制度，经常检查鹤管的工作情况，做好维护保养工作。

4、定期在每个销轴转动部分及弹簧平衡器涂润滑机油。

5、如使用教长时间后发现有介质泄漏，需将泄漏回转器拆开清洗保养并更换密封件。
